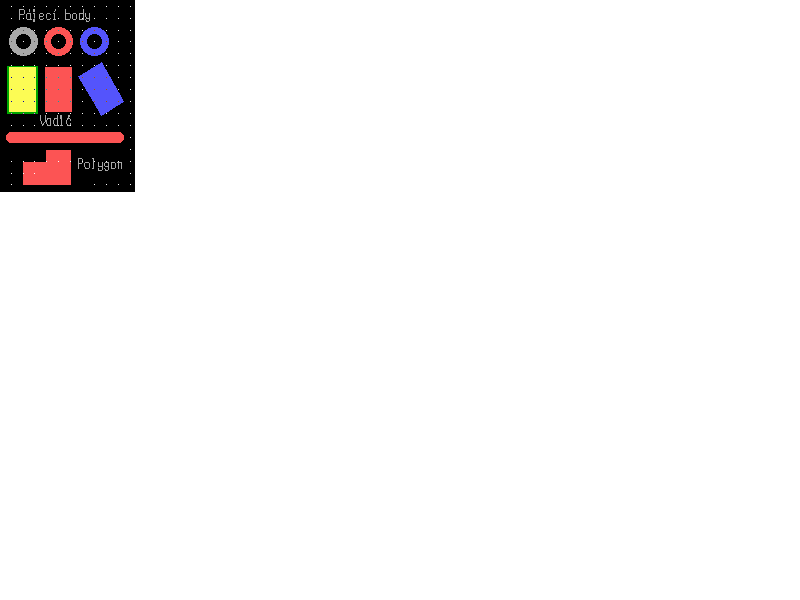

Patice součástky se tvoří z vodivých prvků - pájecích bodů a z vodičů či z vodivých ploch. Pájecí plošky mohou být na všech nebo jen na některých vrstvách. Mohou a nemusí mít vrtání. Součástí každé pájecí plošky je její nepájivá maska. Lze tedy vytvářet patice pro klasickou i povrchovou montáž.

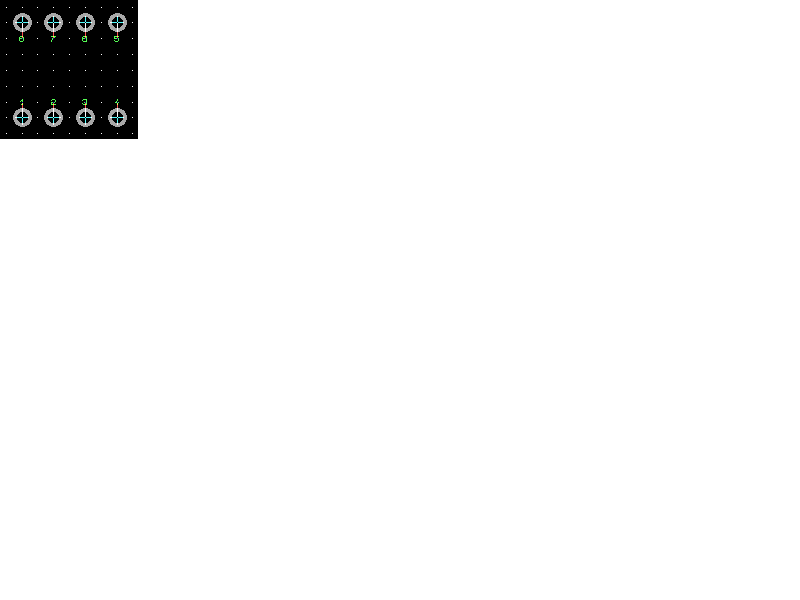

	Každá pájecí ploška má přiřazeno přípojné místo - horký bod. Tento bod určuje místo připojení pro systém kontroly vodivostí editoru spojů. Zpravidla se umisťuje do středu pájecí plošky či vodivé plochy. Součástí horkého bodu je i jeho číslo.

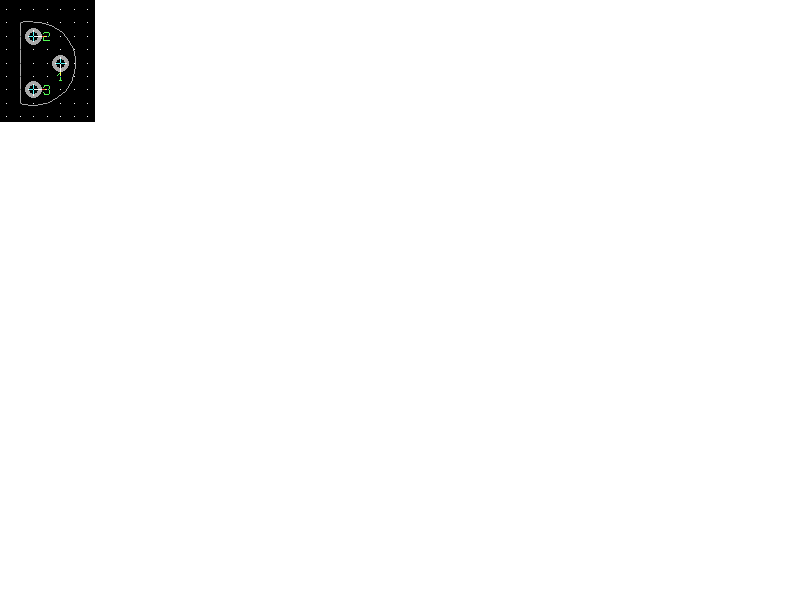

	Obrys součástky naznačuje kolik místa zabere součástka na desce. Je tvořen čárami, kružnicemi, oblouky, obdélníky a/nebo polygony na příslušné vrstvě.

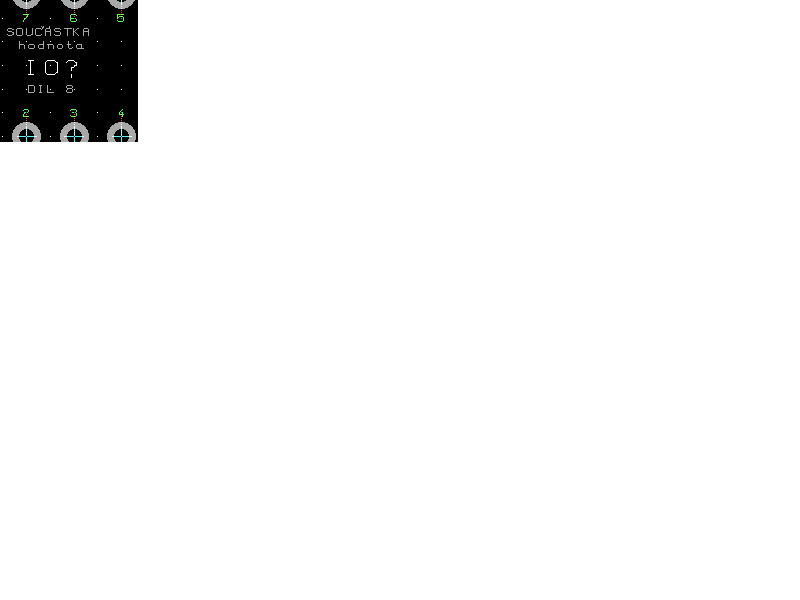

	Textový popis patice tvoří reference, název, patice, hodnota a model.

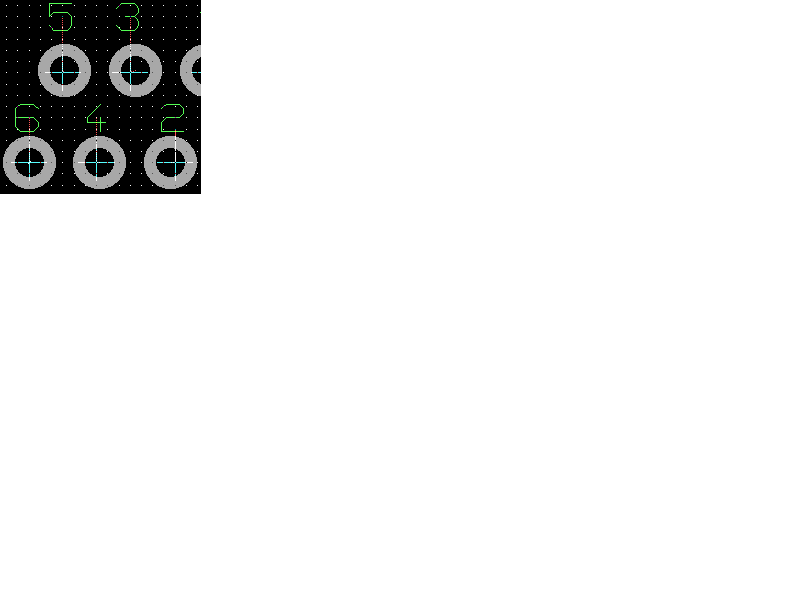

	Patice mohou být rastrové i mimorastrové, protože celý systém pracuje vektorově.
	Kontrolní funkcí lze patici zkontrolovat.

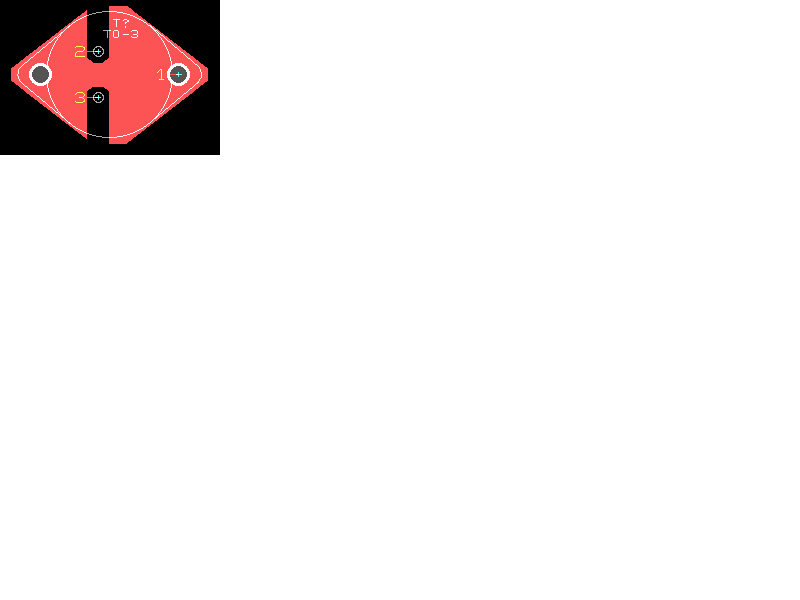

	Součástí patice mohou být i složité motivy na vodivých vrstvách pro montáž mechanicky komplikovanějších prvků (výkonových, konektorů,...).

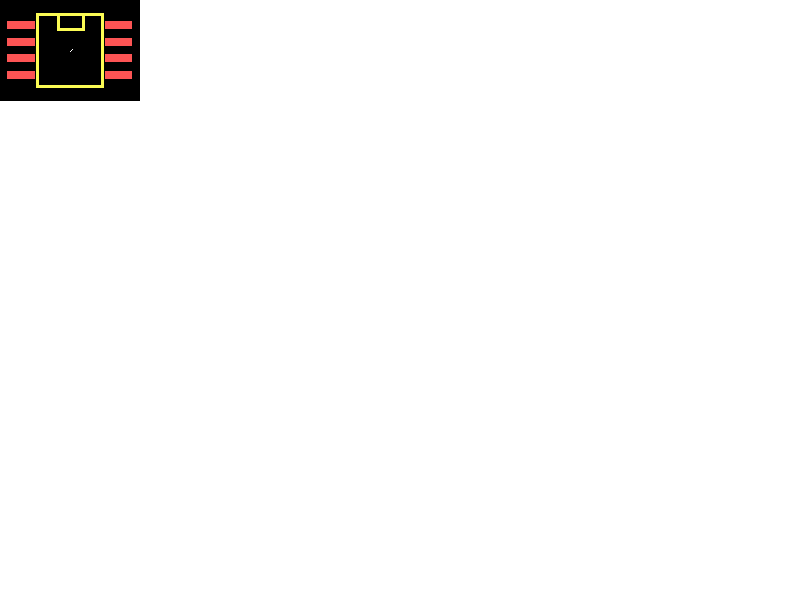

	Na k tomu určených vrstvách lze v patici nakreslit i kresbu pro potisk desky.

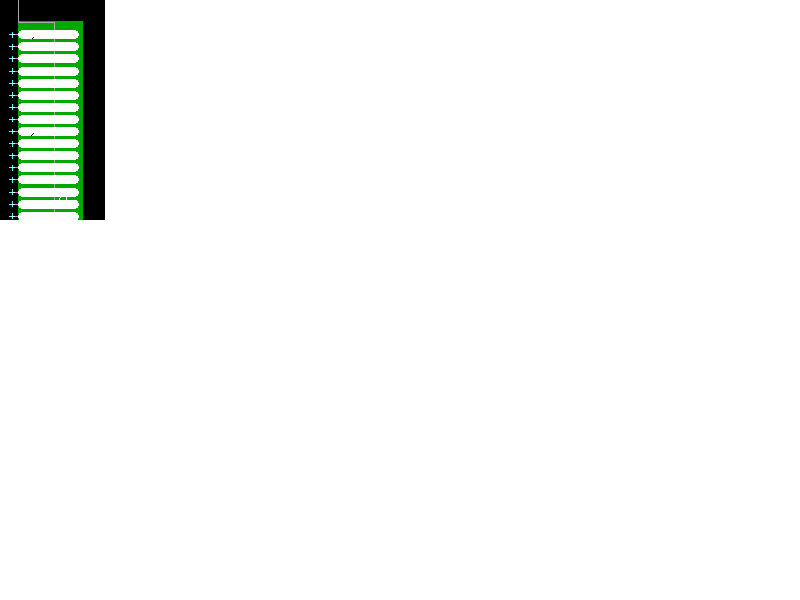

	Není-li pro daný účel vhodná nepájivá maska definovaná jako součást pájecího bodu, lze na příslušnou vrstvu nakreslit libovolný motiv masky.
