LSD2000 se skládá z řady programových modulů z nichž každý tvoří ucelenou funkční část nabízející řadu

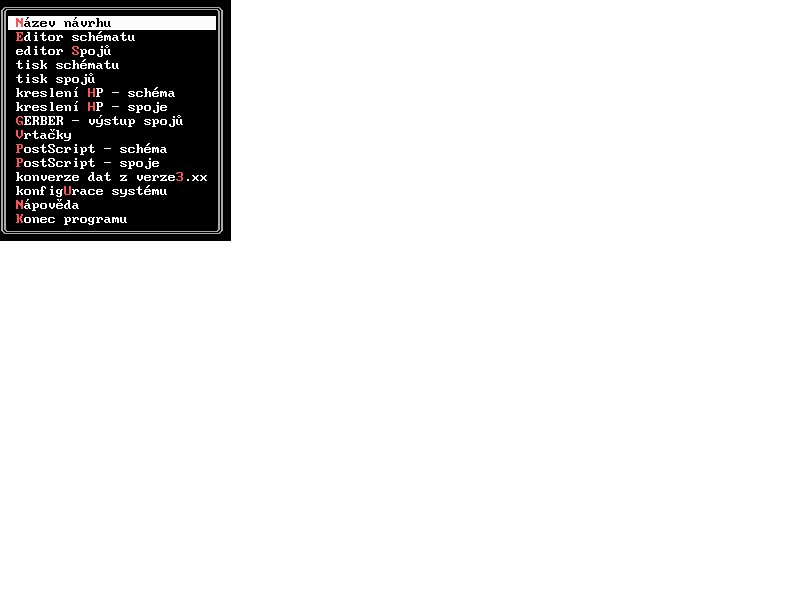

nástrojů potřebných v určité fázi návrhu zařízení. Jednotlivé programové moduly lze spouštět z manažeru
systému, nebo přecházet přímo z jednoho modulu do druhého.
|
| Název modulu systému |
Popis modulu |
|---|---|
| SEDIT - Editor schémat |
editor schematických značek a
schémat |
| LEDIT - Editor spojů |
editor patic součástek a
plošných spojů |
| DRC kontrola návrhových pravidel |
podrobná analýza spojového
obrazce z hlediska propojení
objektů, izolačních vzdáleností, technologických omezení |
| SPRINT - Tisk schémat LPRINT - Tisk spojů |
moduly pro tisk schematických
značek schémat, patic součástek a plošných spojů na
libovolné tiskárně |
| GERBER |
modul pro vytvoření dat ve formátu GERBER
pro výrobu předloh spojových obrazců |
| GEX |
modul pro vytvoření dat ve formátu rozšířený GERBER
podle normy RS274X pro výrobu předloh spojových obrazců |
| DRILL - NC vrtačky |
modul pro vytvoření dat pro řízení libovolné
NC vrtačky |
| SHP - Kreslení schémat LHP - Kreslení spojů na plotru |
moduly pro vytvoření dat pro plotry
pracující s formátem HPGL |
| MHP - Gravírovací stroj |
modul pro vytvoření dat pro gravírovací stroj
pracující s formátem HPGL |
| SPS - Výstup schémat, LPS - spojů ve formátu PostScript |
moduly pro vytvoření dat ve formátu
PostScript pro osvitové jednotky |
| SDXF - Výstup schémat, LDXF - spojů ve formátu DXF |
moduly pro vytvoření dat ve formátu
DXF |
| DRSM - Výstup spojů - vrtaná pájecí maska |
modul pro vytvoření vrtacích dat
vrtané pájecí masky |
| GERIN - Gerber vstup |
modul pro načítání dat ve formátu GERBER |
| ROUTER - autorouter |
automatický návrh spojového obrazce |
| Konfigurační program systému |
umožňuje nastavit mnoho parametrů, systému které se při práci
používají. Lze nastavovat prostředí LSD2000
(rozlišení obrazovky, barvy, chování menu, ...) nebo hodnoty
konstant, které se používají při návrhu (implicitní velikosti
textů, nastavení přípon souborů, ...). |
| SLIB - Knihovny schematických značek |
Knihovny schematických značek
obsahují celkem asi 1100 různých značek. |
| LLIB - Knihovny patic |
Knihovny patic součastek
obsahují celkem asi 1000 různých patic. |
